DSLS Serie Snij- en Opwikkelmachine

De apparatuur wordt voornamelijk gebruikt voor de productie van lithium-accu separator snijden. De belangrijkste taak is om de originele brede gerolde lithium-accu separator te verdelen in lithium-accu separators van verschillende maten en breedtes door middel van afwikkeling, transmissiemechanisme en snijmechanisme, en het wikkelproces te voltooien.

• Functie

-Horizontale beweging en front-end wikkelmodus

-Een groot touchscreen mens-machine besturingssysteem

-Afwikkeling en opwikkeling CNC AC servo aandrijving

-Horizontaal beweegbare elektrische meshouder snijmodus rechte mes standaard configuratie

-Afwikkeling automatische afwijking correctie

-Opwikkeling anti-statische functie

          Processtroomdiagram

Afwikkeling → Correctie-eenheid → Transmissie → Vlakmaken → Cirkelvormig mes snijden → Transmissie → Filmscheiding → Boven & Onder Opwikkeling
　　　　　　　　　　　　　　 ↳ Afval

        Apparatuur Schematische Diagram

• Elektriciteit

1) 3 fase x 400 volt x 50 Hz

2)  Omgevingstemperatuur: 15~45℃

3) Luchtvochtigheid: 40%~90%

4) Spanningsvariatie:<±5%

Algemene specificaties

Substraat: Accu separator, dikte 5 µm – 25 µm

Substraatbreedte: Minimaal 300 mm, maximaal 1350 mm

Wikkeling: Onafhankelijke dubbele arm opwikkelmethode

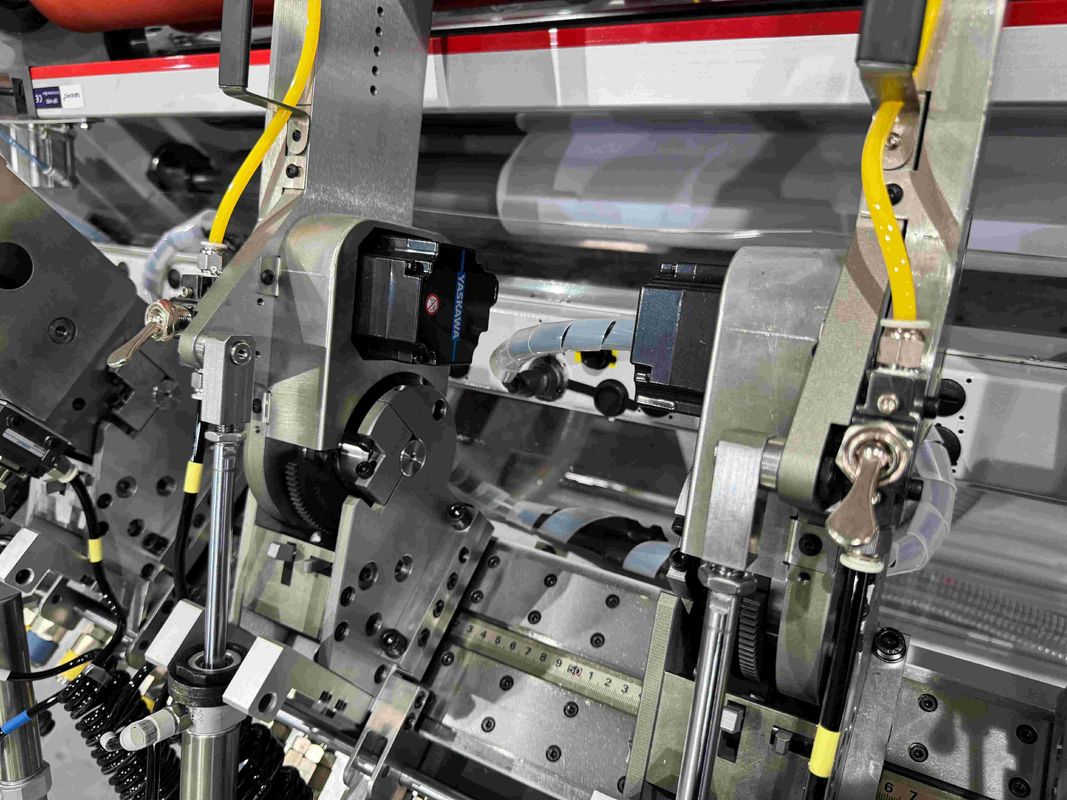

Snijsysteem: Roterend mes snijden

Snijbreedte:

Enkele arm opwikkeling: 55 mm – 200 mm

Standaard dubbele arm gesynchroniseerde opwikkeling: 300 mm – 650 mm

Afwikkeldiameter: Maximaal 500 mm

Opwikkeldiameter: Maximaal 400 mm

Mechanische snelheid: Tot 250 m/min

Werksnelheid*: Tot 150 m/min

*Opmerking: De werkelijke werksnelheid is afhankelijk van de substraateigenschappen, dikte-uniformiteit, snijbreedte en het vaardigheidsniveau van de operator.

Machine afmetingen (ongeveer): 2500 mm (L) x 2800 mm (B) x 1500 mm (H) (onder voorbehoud van definitieve lay-outtekening)

• Perslucht

1) Schone perslucht vrij van vocht, vuil en olie

2) Druk (invoeren in de apparaatinterface):  Ca. 5-6 bar gauge

3) Condensatiepunt perslucht: 5℃

• Apparatuur Positionering

Nadat de apparatuur is afgesteld op een niveau, bevestig deze met een drukplaat en expansiebouten.

Doel en voordelen van de apparatuur

De DSL-1500S High-Performance CNC Snijmachine is speciaal ontworpen voor het snijden van flexibele materialen zoals lithium-ion accu separators.

De apparatuur bevat de volgende belangrijke kenmerken:

Onafhankelijk servo-gestuurd opwikkelsysteem

Grote touchscreen mens-machine interface (HMI)

AC servo aandrijvingen voor zowel afwikkeling als opwikkeling

Horizontaal beweegbare meshouder met roterend mes snijmethode

Automatische afwikkelspanningregeling

Automatische opwikkelspanning en taperregeling

Statische eliminatiefunctie in het opwikkelgedeelte

Gereserveerde installatieruimte voor defectinspectiesysteem

Stofafzuigsysteem bij de snijas (optioneel)

Lijmstofverwijderingssysteem aan beide opwikkelzijden (optioneel)

• Technische gegevens
