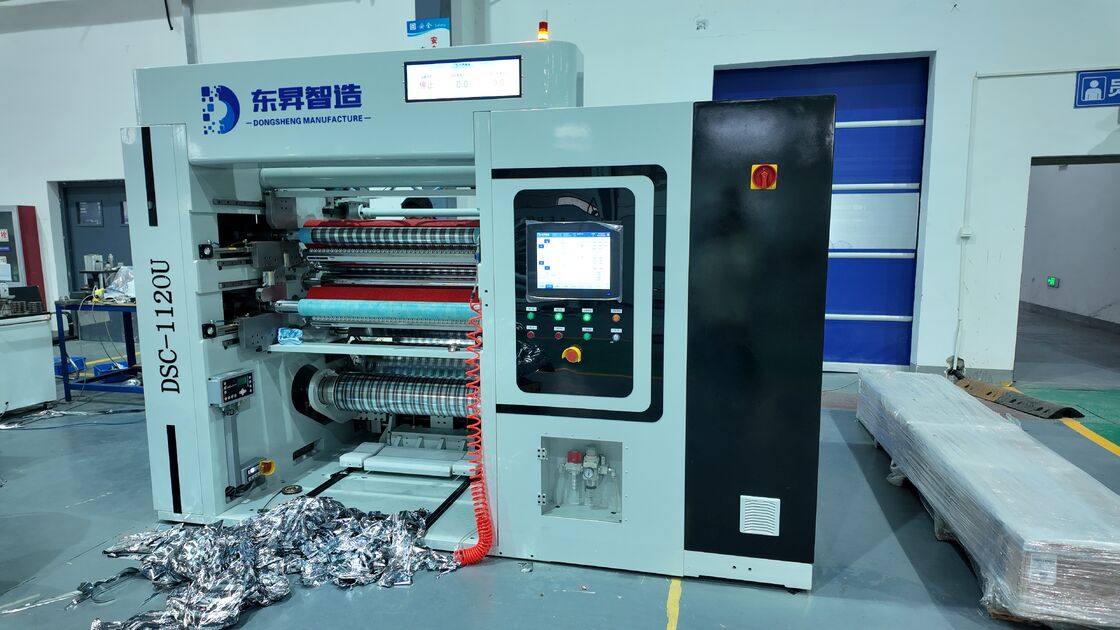

DSC-serie snijmachine-opwikkelmachine

De apparatuur wordt voornamelijk gebruikt voor de productie van scheidingstekens voor lithiumbatterijen. De belangrijkste taak is om de originele breedgewalste lithiumbatterijscheider te verdelen in lithiumbatterijscheiders van verschillende afmetingen en breedtes door middel van het afwikkelen, het transmissiemechanisme en het snijmechanisme, en het wikkelproces te voltooien.

• Functie

-Horizontale beweging en opwindmodus aan de voorkant

-Een groot mens-machine besturingssysteem met touchscreen

-Afwikkelen en terugspoelen van CNC AC-servoaandrijving

-Horizontale beweegbare elektrische bediening meshouder snijmodus rechte mes standaardconfiguratie

-Afwikkelende automatische afwijkingscorrectie

-Antistatische functie terugspoelen

          Processtroomdiagram

Afwikkelen → Correctie-eenheid → Transmissie → Afvlakken → Cirkelvormig mes snijden → Transmissie → Filmscheiding → Boven- en onderterugspoelen
↳ Afval trimmen

Schematisch diagram van de uitrusting

• Elektriciteit

1) 3 fasen x 400 volt x 50 Hz

2)Omgevingstemperatuur: 15~45℃

3)Luchtvochtigheid: 40%~90%

4) Spanningsvariatie: <±5%

Algemene specificaties

Substraat: Batterijscheider, dikte 5 µm – 25 µm

Substraatbreedte: minimaal 300 mm, maximaal 1350 mm

Opwindsysteem: onafhankelijke opwikkelmethode met twee armen

Snijsysteem: Roterend mes snijden

Scheurende breedte:

Opwikkelen met één arm: 55 mm – 200 mm

Standaard gesynchroniseerd terugspoelen met dubbele arm: 300 mm – 650 mm

Afwikkeldiameter: maximaal 500 mm

Diameter opwikkelen: maximaal 400 mm

Mechanische snelheid: tot 250 m/min

Bedrijfssnelheid*: Tot 150 m/min

*Opmerking: De werkelijke werksnelheid is afhankelijk van de eigenschappen van het substraat, de uniformiteit van de dikte, de snijbreedte en het vaardigheidsniveau van de operator.

Machineafmetingen (circa): 2500 mm (L) x 2800 mm (B) x 1500 mm (H) (afhankelijk van de definitieve lay-outtekening)

• Gecomprimeerde lucht

1) Schone perslucht vrij van vocht, vuil en olie

2) Druk (binnenkomen in de apparaatinterface): Ca. 5-6 bar meter

3)Perslucht condensatiepunt: 5℃

• Positionering van apparatuur

Nadat de apparatuur op een niveau is afgesteld, bevestigt u deze met een drukplaat en expansiebouten.

Doel en voordelen van apparatuur

De DSL-1500S hoogwaardige CNC-snijmachine is speciaal ontworpen voor het snijden van flexibele materialen zoals lithium-ionbatterijscheiders.

De uitrusting omvat de volgende belangrijke kenmerken:

Onafhankelijk servogestuurd opwikkelsysteem

Groot touchscreen mens-machine-interface (HMI)

AC-servoaandrijvingen voor zowel af- als terugspoelen

Horizontaal beweegbare meshouder met roterende messensnijmethode

Automatische afwikkelspanningscontrole

Automatische terugspoelspanning en conuscontrole

Statische eliminatiefunctie bij het terugspoelgedeelte

Gereserveerde installatieruimte voor defectinspectiesysteem

Stofafzuigsysteem op de snijas (optioneel)

Lijmstofverwijderingssysteem aan beide opwikkelzijden (optioneel)

• Technische gegevens

Concurrentievoordelen

1. Wij bieden producten van hoge kwaliteit tegen een concurrerende prijs;
2. Inklaring is gegarandeerd;
3. Goede service na verkoop;
4. Flexibele betalingsvoorwaarden;
5. Met uitstekende producten en efficiënte diensten zijn we zowel in binnen- als buitenland bekend.

ONZE FABRIEK

ONZE WERKPLAATS

ONZE KLANT

Veelgestelde vragen

Vraag: Is Dongsheng een fabriek of handelsbedrijf?
A: Dongsheng is een fabriek.

Vraag: Waar bevindt uw fabriek zich? Kan ik het bezoeken voordat ik een bestelling plaats?
A: Natuurlijk, van harte welkom om onze fabriek te bezoeken. Onze fabriek is gevestigd in Hefei, Anhui, China.

Vraag: Naar welke landen heeft u geëxporteerd?
A: We hebben onze producten naar de hele wereld geëxporteerd, zoals Europa, de VS, Japan, Korea, India enz.

Vraag: Hoe zit het met de garantie en de after-sales service?
A: Wij bieden 12 maanden garantie en levenslange technische ondersteuning voor alle machines.
Het antwoord is binnen 12 uur beschikbaar, terwijl de oplossing voor de probleemoplossing binnen 48 uur wordt geboden.
