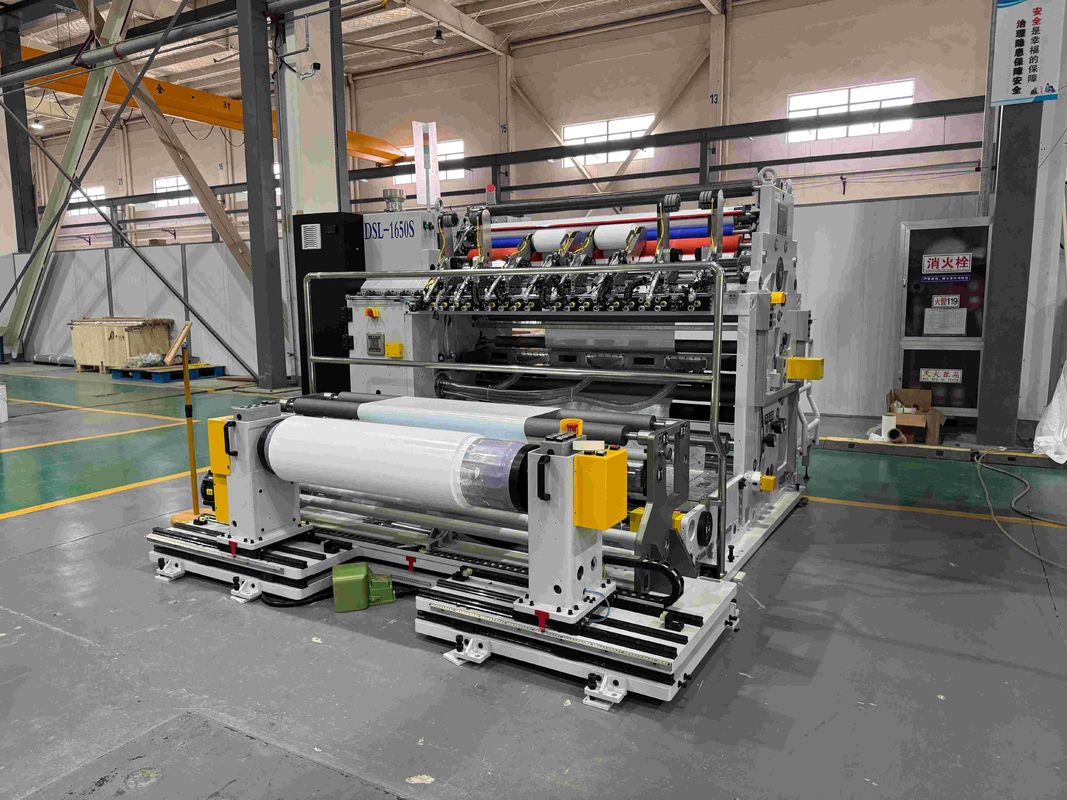

DSLS-serie Slitter Rewinder Machine

De apparatuur wordt hoofdzakelijk gebruikt voor de productie van lithiumbatterijseparatoren.De belangrijkste taak is om de originele breedgewalste lithiumbatterijseparator te verdelen in lithiumbatterijseparatoren van verschillende afmetingen en breedtes door het loslappen van, transmissiemechanisme en snijmechanisme, en voltooi het wikkelingsproces.

• Functie

-Horizontale beweging en voorste wikkelmodus

- Een groot touchscreen mens-machine besturingssysteem

- Afwikkelen en terugwikkelen CNC AC servo aandrijving

-Horizontale bewegende elektrische bedieningsmeshouder snijmodus rechte mes standaardconfiguratie

-Automatische afwijkingcorrectie

- antistatische rolfunctie

          Processtroomdiagram

Afwikkeling → Correctie-eenheid → Transmissie → Vlakkage → Circulair snijden → Transmissie → Filmscheiding → Bovenste en onderste terugwikkeling
↳ Trim Waste

Schematisch schema van de apparatuur

• Elektriciteit

1) 3 fasen x 400 volt x 50 Hz

2)Omgevingstemperatuur: 15°C tot 45°C

3)luchtvochtigheid: 40%~90%

4) Spanningsverschuiving: < ± 5%

Algemene specificaties

Substraat: separator met batterij, dikte 5 μm 25 μm

Substraatbreedte: Minimum 300 mm, maximum 1350 mm

Wikkelsysteem: dubbelarm onafhankelijke omrolmethode

Snijdsysteem: snijden met roterende lemmen

Snijbreedte:

Eenvoudige omwikkeling: 55 mm ∼ 200 mm

Standaard dubbelarm synchrone omwikkeling: 300 mm ∼ 650 mm

Afwikkelingsdiameter: maximaal 500 mm

Verwijderingsdiameter: maximaal 400 mm

Mechanische snelheid: tot 250 m/min

Werksnelheid*: tot 150 m/min

* Opmerking: De werkelijke werkingssnelheid is afhankelijk van de kenmerken van het substraat, de uniformiteit van de dikte, de snijbreedte en het vaardigheidsniveau van de bediener.

Afmetingen van de machine (ongeveer): 2500 mm (L) x 2800 mm (W) x 1500 mm (H) (afhankelijk van de definitieve lay-out tekening)

• Gecomprimeerde lucht

1) Schone perslucht, vrij van vocht, vuil en olie

2) Druk (in de interface van het apparaat): ca. 5-6 bar

3)Gecomprimeerde lucht condensatiepunt: 5°C

• Positionering van de apparatuur

Nadat het apparaat op een bepaald niveau is ingesteld, moet het worden bevestigd met een drukplaat en uitbreidingsbouten.

Doel en voordelen van de apparatuur

De DSL-1500S High-Performance CNC Slitting Machine is speciaal ontworpen voor het snijden van flexibele materialen zoals lithium-ion batterij separatoren.

De apparatuur omvat de volgende essentiële kenmerken:

Zelfstandig servogestuurd omwikkelingssysteem

Grote touchscreen mens-machine-interface (HMI)

met een vermogen van niet meer dan 50 W

horizontaal verplaatsbare meshouder met roterende lemmen

Automatische spanningsregeling voor loslopen

Automatische terugrolspanning en coniciteitsregeling

Statische eliminatiefunctie bij de omrol sectie

Gereserveerde installatieruimte voor het systeem voor defectcontrole

Stofscheiding bij de snijwals (facultatief)

Kleefstofverwijderingssysteem aan beide zijden (facultatief)

• Technische gegevens

Concurrentievoordelen

1We bieden kwalitatief hoogwaardige producten aan tegen een concurrerende prijs.
2. de inklaring is gegarandeerd;
3. Goede after-sale service;
4- flexibele betalingsvoorwaarden;
5Met uitstekende producten en efficiënte diensten zijn wij zowel thuis als in het buitenland bekend.

Onze fabriek

Onze werkplaats

Onze klant

Veelgestelde vragen

V: Is Dongsheng een fabriek of handelsonderneming?
A: Dongsheng is een fabriek.

V: Waar is uw fabriek gevestigd? Kan ik deze bezoeken voordat ik een bestelling plaatst?
A: Natuurlijk, hartelijk welkom om onze fabriek te bezoeken.

V: In welke landen heeft u geëxporteerd?
A: Wij hebben onze producten over de hele wereld geëxporteerd, zoals Europa, de VS, Japan, Korea, India enz.

V: Hoe zit het met de garantie en de naverkoopservice?
A: Wij bieden 12 maanden garantie en levenslange technische ondersteuning voor alle machines.
De reactie is binnen 12 uur beschikbaar, terwijl de oplossing voor de probleemoplossing binnen 48 uur wordt verstrekt.
